名前: | 産業HVAC装置 | 使用: | 完全な熱交換器を曲げるため |
---|---|---|---|
制御: | PLC& HMI | 色: | 顧客の要求 |
タイプ: | Servo | 力: | 1.5kw |
ハイライト: | 矯正や切断機,産業hvacの単位 |

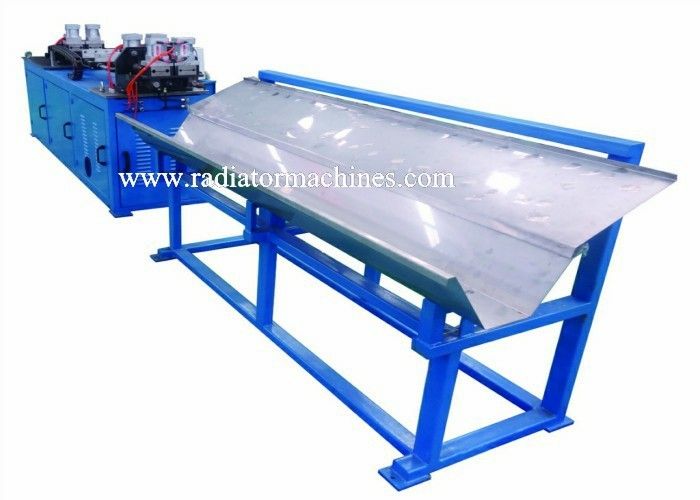

良質のサーボ タイプWONDERYからの管のまっすぐになり、打抜き機
1. 装置の指定
1.1装置モデル:XZJ-4
1.2装置の指定:4.76~19.05
1.3銅管は時間ごとにまっすぐになり、切れた:機械1台あたりの6つの管;
2. 装置の特徴
2.1供給方法:サーボmotor+の球ねじ;
2.2管のコレクションの立場:空気シリンダー管の原子灰;
2.3電気制御:PLCの制御およびタッチ画面の表示;
2.4のコイルのサイズ:内部の直径φ134mmの外の直径:φ1070mm;
2.5の管のコレクションの長さ:2000mm (標準);
2.6 decoiling方法:への(モーターを備えられる)または内側から外側へ外側から内部引っ張られるべきコイル;
2.7の仕事の効率:1分(1mの管)あたり6つの管;
3.Equipment機能
機械はdecoilerで構成され、ボディおよび管のコレクション装置をまっすぐにし、切る。機械はPLCおよびタッチ画面によって制御される。
3.1管の切口に長はhuman-machineインターフェイスを通して置かれる。
3.2機械のまっすぐになるメカニズムは水平にそして縦に調節することができる。
3.3装填装置はサーボ モーターおよび正確な供給の長さを保障し、便利な調節を可能にする球ねじを用いる。機械はぎざぎざなしで管を切ることができる。各カッターは別に調節し磨くことによって繰り返し使用することができる。(カッターの外の直径:φ25)
3.4管のコレクションの立場は空気シリンダーによって制御される。管の落下の自然な傾斜がある。
3.5機械の機械システムはフル オート操作にある。完成品の質は安定し、信頼できる。
労働者の安全を保障するために3.6機械の全面的な構造はうまく設計されている。
4. 処理された製品仕様書および正確さ
4.1管の切口に長の許容:≤±0.5mmは1000mmの供給に基づいていた;
4.2直線性:1000mmの長さごとの1mmのunstraightnessの中では;
4.3管の表面は機械傷か傷あとなしにある。
4.4まっすぐになるメカニズムは手動で調節することができる。横および垂直を含む8つのまっすぐになる車輪の合計が物ある。
5. 構成構成
5.1の球ねじ:台湾のブランド;
5.2装置の主要な空気の部品はAlgreatまたはAirtacのブランドである。
5.3主要な電装品はLS、IDEC、Kincoまたはシュナイダー ブランドである。電気制御システムは関連した国民の安全基準に合う。
6. 装置の電源
6.1制御箱のタイプ:本体の中;PLCおよびタッチ画面の集合的な制御;
6.2電源:AC380V、50HZ、3Pの4ワイヤー;
6.3操作の電圧:DC24V;
7. 機械によって供給される付属品:
7.1カッター:8部分(4部分およびスタンバイ機械の4部分)
7.2道具箱、セット1;
7.3の同期ベルト、2部分;
7.4マニュアル、1枚のコピー;
8. 受諾
機械の受諾は販売人の場所にある。機械が完了からの15日のとき、バイヤーは機械をテスト動かすために少なくとも20KG管のコイルを提供するべきである。
9. 保証
機械はbuyer'siteの到着日から始まって12か月間保証される。容易なすり切れた部品は保証に含まれていない。
10. 装置色:標準的なスカイ ブルーRAL5015またはバイヤーによって別の方法で要求されて。
銅/アルミニウム管のまっすぐになり、打抜き機
機械タイプ | 2管のタイプ | 4管のタイプ | 6管のタイプ |
銅/アルミニウム 管の指定 |
ф4.76~ф19.05mm | ||
働き周期 | 6times/min (1mの銅管に基づく) |
