製品詳細
起源の場所: 上海、中国
ブランド名: WONDERY
証明: CE
モデル番号: VQH-380
支払いと送料の条件
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: 正しく容器の中で固定される裸のパッケージ;海の交通機関のために適した
受渡し時間: 120日
支払条件: L/C、T/T
供給の能力: 年間200セット/セット
名前: |
真空のろう付けの炉 |
働く温度: |
750度のcelcius |
適用: |
アルミニウム ラジエーター、アルミニウム熱交換器 |
力: |
380KW |
働くサイズ: |
（h） mm 2000 （L）×1200 （w） ×1200 |
働く真空: |
4×10 Pa3 |
名前: |
真空のろう付けの炉 |
働く温度: |
750度のcelcius |
適用: |
アルミニウム ラジエーター、アルミニウム熱交換器 |
力: |
380KW |
働くサイズ: |
（h） mm 2000 （L）×1200 （w） ×1200 |
働く真空: |
4×10 Pa3 |

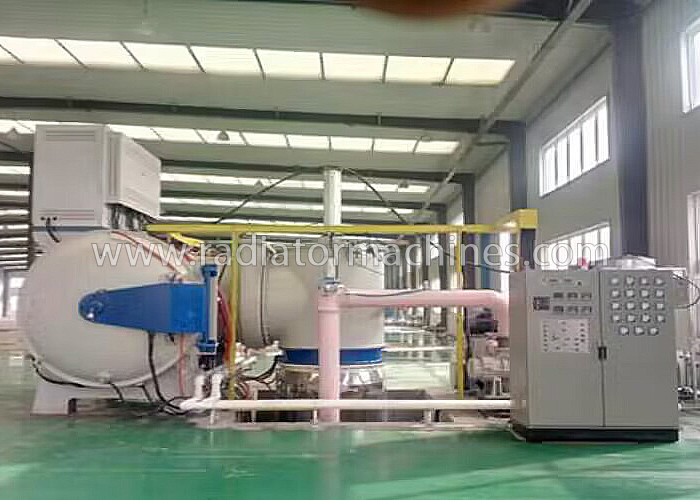

アルミニウム ラジエーターの熱交換器のための摂氏 750 度の電気真空ろう付け炉
1.S要約
真空アルミろう付け炉は、主に鉄道機関車の熱交換器に使用され、
空気分離装置および自動車の環境保護の生産。真空対応製品
ロウ付け処理：インタークーラー、オイルクーラー、ラジエーター、エバポレーター、コンデンサー、レーダーグリッドアンテナ、導波管
およびさまざまなプレートフィンまたはセグメント熱交換器。すべての測定単位は国際単位（SI）を採用
標準。すべての部品、コンポーネント、および機器のさまざまな機器の測定単位
国際単位（SI）規格を採用。
2.T技術的なパラメーター
|
2.1アルミろう付真空炉：1台； 2.2有効加熱ゾーンサイズ：2000（L）×1200（W）×1200（H）mm; 2.3 炉の充電容量: ≤ 2000kg / 炉 (ツーリング固定具を含む); 2.4 最高温度: ≤ 750 ℃; 2.5作業温度: 300-700 ℃; 2.6 暖房力: 380kW; 2.7 炉内温度の均一性: ≤± 4 ℃ (600 ℃); 2.8 温度制御精度: ≤± 1 ℃; 2.9 温度上昇時間: 室温から負荷なしで 700 ℃ までの温度上昇の場合、≤ 60 分。 2.10 極真空度：4×10 Pa-4; 2.11常用真空：4×10 Pa-3; 2.12 圧力上昇率: ≤ 0.4 Pa/h; 2.13 真空吸引時間: 4×10 に達するまで ≤ 40 分-3低温状態で空の炉の Pa (拡散ポンプの予熱時間を除く); |
3.全般的〇概要
真空ろう付け炉は横型一室構造で、前後に炉扉があります。
炉のドアは、減速モーターによって駆動されます。
空気圧プッシュロッドは両端でロックされ、供給されます。メインマシンは真空炉本体で構成され、
加熱室、真空システム、膨張システム、空気圧システム、水冷システム、電気制御システムなど
3.1 真空炉本体とカバー
真空電気ろう付炉本体と蓋は二重水冷構造で、給水口は
温度不感帯を回避する排水設計です。炉の内壁と外壁は
高品質の炭素鋼。炉蓋は、弓クランプ構造の横ヒンジ開口部の形をしています。
炉体の内面は研磨されており、長期使用の真空性能を確保しています。
3.2加熱室、発熱体、断熱材
電気ろう付け炉の加熱室は、八角形のフレーム構造で構成されています
すべてステンレス鋼で、2 列のプーリーがあります。
フレームの下部にあり、全体的な引き抜き、メンテナンス、修理に便利です
暖房の
チャンバー。遮熱板はステンレス5層構造。
層 1-4: 0.5mm ステンレス鋼 (304)。
レイヤー 5: 1mm のステンレス鋼 (304) が最外層です。
発熱体は広帯域のニッケルクロムストリップ（Cr20Ni80）を採用しており、均一な加熱と熱損失が少ないです。
加熱温度を10ゾーンに分けて加熱・温度調節を行います。発熱体は
広帯域の高温ニッケル クロム ストリップで曲がりくねった方法で配置されています。
良好な炉温均一性だけでなく、高温強度と耐用年数の改善にも役立ちます
加熱ストリップ。
インシュレーターには95%アルミナ絶縁磁器を採用。
マグネシウムの汚染を避けることができる加熱室の端面に可動シールベルトがあります
蒸気を断熱層の内部にできるだけ浸透させます。同時に、お手入れも簡単です。
