製品詳細
起源の場所: 江蘇、中国（本土）
ブランド名: WONDERY
証明: CE
モデル番号: 50CNC-3A1S
支払いと送料の条件
最小注文数量: 1SET/SETS
価格: negotiable
パッケージの詳細: 適した海の交通機関のための木の箱
受渡し時間: 45 営業日
支払条件: L/C,T/T
供給の能力: 100セット/セット/年
機械名: |
自動管の曲がる機械 |
使用可能 曲線パイプの長さ: |
2800mm |
曲がることのための最高R: |
260mm |
曲がることのための最高の角度: |
185° |
モデル: |
50CNC-3A1S |
各パイプの折りたたみプロセス: |
16 |
オイルプレス電機のワット: |
12MPa |
機械名: |
自動管の曲がる機械 |
使用可能 曲線パイプの長さ: |
2800mm |
曲がることのための最高R: |
260mm |
曲がることのための最高の角度: |
185° |
モデル: |
50CNC-3A1S |
各パイプの折りたたみプロセス: |
16 |
オイルプレス電機のワット: |
12MPa |
50CNC-3A1S 高負荷質量直角型・丸型パイプ 全自動パイプ折り機
1.機械の写真

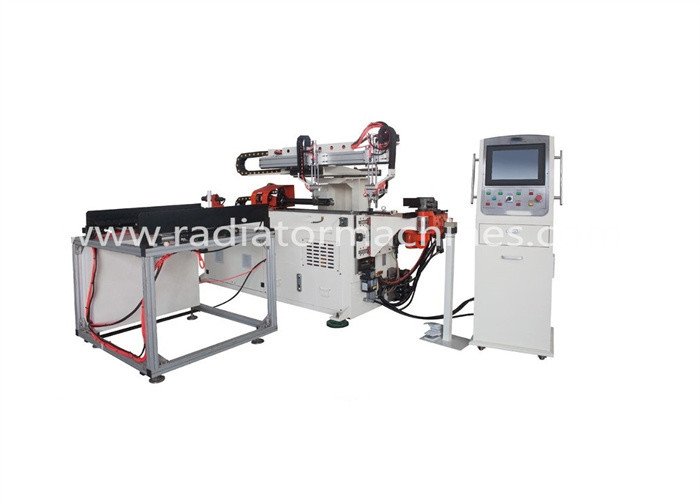

(1) について機械の全体像
(2) 直角管と丸い管の折り模具
(3) 詳細な写真
2.製品説明
適応した素材:鋼管,不oxidable steel,銅管,アルミニウム管;金属管
推奨される用途産業:
自動車用モバイルフィッティング (ブレーキ用オイルパイプ,マフラー,座席),オートバイ,健康機器,エアコン
自転車 鉄鋼家具 衛生用品など
| プログラム 機械の種類 | DW50CNC-2A1S | |
| 銅管の最小屈曲率Rは:1.5D | Ø50×3mm | |
| 使用可能 曲線パイプの長さ | 2800mm | |
| マックス R 屈曲 | 260mm | |
| 曲げるための最大角 | 185° | |
| 各パイプの折りたたみプロセス | 16 | |
| 労働率 | 曲率 | マ×100°/秒 |
| 回転率 | マ×280°/秒 | |
| 飼育率 | マ×750mm/秒 | |
| 作業精度 | 曲がり角 | ±0.1° |
| 回転角度 | ±0.1° | |
| 餌の長さ | ±0.1mm | |
| オイルプレス電機のワット | 12mpa | |
| 情報入力方法 | 軸 (Y,B,C) | |
| 折りたたみ方法 | サーボ | |
| マックス屈曲グループ | 500 | |
| 回転サーボモーターの電源 | 750W | |
| 給餌する電源 | 1.5KW | |
| 曲がる力 サーボモーター |
7KW |
|
| 電動モーターの電源 | 5.5kw | |
| 機械の重量 | 1950kg | |
| サイズ L W H (((mm) 3A1S | 4600×780×1350ミリ | |
| 違う 違う | 名前 | 原産地 | ブランド名 | サービス |
| 1 | エアスイッチ | 中国 | CHINT について | 2年 |
| 2 | エアスイッチ | 中国 | CHINT について | |
| 3 | ACコンタクター | 中国 | CHINT について | |
| 4 | 熱リレー | フランス | シュナイダー | |
| 5 | トランスフォーマー | 中国 | ジュチュアン | |
| 6 | マイクロスイッチ | 日本 | オムロン | |
| 7 | スイッチの電源 | 台湾 | ミーンウェル | |
| 8 | サーボ電気システム | 日本 | 750W 三?? | |
| 1.5KW 三?? | ||||
| 7KW 三?? | ||||
| 9 | PLC (CPU) | 日本 | 三?? 市 | |
| 10 | タッチスクリーン | 台湾 | ワインビュー | |
| 11 | 接近スイッチ | 日本 | オムロン | |
| 12 | リレー | 日本 | オムロン | |
| 13 | コード | 日本 | オムロン |
| 1 | スローダウンマシン | 台湾 PHT | 2年 |
| 2 | ビーラインガイドトラック | 台湾 HIWIN | |
| 3 | ローヤリング | 日本NSK | |
| 4 | ボールスクリュー | 台湾 HIWIN | |
| 5 | ガイド スライダー | 台湾 HIWIN | |
| 6 | IPC | 台湾 ADVANTECH | 選択可能 |
| 7 | オペレーティングシステム | 素晴らしい | 2年 |
| 違う 違う | 名前 | 原産地とブランド | サービス |
| 1 | 各種磁気バルブ | 日本 ユケン | 2年 |
| 2 | オイルタンク | 上海・バオシャン | |
| 3 | シールリング | 日本 ヴァルクア | |
| 4 | オイルパイプ | 台湾 リアンフイ | |
| 5 | オイルポンプモーター | 中国 台湾 | |
| 6 | オイルポンプ | 中国 台湾 |
| 1 | 液圧,電動サーボ,ハイブリッド 液圧,電動サーボ管の曲げ機があります液体油温上昇によるC軸管の曲線の精度問題を回避する折り紙の精度を大幅に向上させ,時間と人力,スペースを節約します. |
| 2 | 3軸の電動サーボドライブ |
| 3 | ダイナミック・メカニカル・分析により,機械ヘッドの鋳造設計は,統合構造,高硬さ,固さ,安定性によって特徴づけられる.動作中に揺れなく,簡単に高い曲がり精度を保証することができます. |
| 4 | 上部と下部に浮遊するクランプ模具の設計により 干渉を回避し 最大限の肘スペースを提供します |
| 5 | すべての回路信号線と電気装置は,簡単に交換および保守するために,モジュール式プラグと番号プレートで装備されています. |
| 6 | スローコア抽出機能により,プログラムに従ってチューブの中核の浸透後に抽出時間を設定できます.これは,チューブ内のコア穿透の固定位置によって引き起こされるチューブ外観の突出を回避できる管材の外観の質を向上させる. |
| 7 | 標準的な導体模具補助推力装置を装備し,圧力と速度調整ボタンで設計されており,曲げパイプのニーズを満たすように簡単に調整できます.難しい曲げ作業を簡単にする. |
| 8 | 頭パイプの固定装置のスピンドルと可動滑り座席には,プログラムで自動滑滑サイクルを設定できるオイル注入穴の潤滑装置が設置されている.機械の使用期間を延長し,安定した性能を維持する. |
| 9 | 標準的なキック・スタートスイッチと緊急停止ボタンを搭載しています 扇風機・エアコン付きの独立制御装置 (ステーション) |
| 10 | 水力オイル空気冷却システムで装備され,作業油の温度が標準内であり,機械が安定して動作できるようにします.(外部冷却塔やパイプラインは必要ありません) |
| 11 | オイルポンプと電磁弁は,国際標準の日本台湾石油研究ブランド (または同じレベルの他のブランド) を採用します. |
| 12 | 主電源モーターの過負荷保護機能で,不適切な設定による主電源モーターの損傷を防ぐ. |
| 13 | 移動可能な手の内側には 怪我を防ぐための安全ガードがあります |
| 14 | 制御プログラムには,誤った操作が機械を損傷するのを防ぐために,エラーを自動的に検出する機能があります. |
| 15 | パスワード保護機能は,プログラムや処理データが任意に変更されないようにするように設計されています. |
| 16 | 移動可能な脚スイッチと制御装置の両方に緊急停止ボタンがあり,いつでも緊急事態に対応できます. |
| 17 | 機械が壊れるのを防ぐために 多プログラムと機械的な制限保護装置があります |
| 18 | 異常なアラーム音が聞こえる |
| 19 | バックアップとして標準的な後部ガイド型座席装置があります. |
| 20 | 機械の安定した動作を確保するために,調整可能な抗振動脚を装備する. |
| 21 | 標準ツールボックスには,機械に必要な調整の手作業ツールと,中国語の機械操作説明書が付属しています. |
