製品詳細
起源の場所: 江蘇、中国（本土）
ブランド名: WONDERY
証明: CE
モデル番号: 38CNC-3A1S
支払いと送料の条件
最小注文数量: 1SET/SETS
価格: negotiable
パッケージの詳細: 適した海の交通機関のための木の箱
受渡し時間: 45 営業日
支払条件: L/C,T/T
供給の能力: 100セット/セット/年
機械名: |
自動管の曲がる機械 |
モデル: |
DW38CNC-3A1S |
銅管の最小屈曲率Rは:1.5D: |
Ø38×3.8mm |
s.s パイプの最小屈曲Rは1.5Dです: |
Ø30×2.5mm |
使用可能 曲線パイプの長さ: |
2000mm |
曲がることのための最高R: |
280mm |
曲がることのための最高の角度: |
185° |
電動モーターの電源: |
5.5Kw |
体重: |
2250kg |
サイズ: |
4200X1200X1400 |
機械名: |
自動管の曲がる機械 |
モデル: |
DW38CNC-3A1S |
銅管の最小屈曲率Rは:1.5D: |
Ø38×3.8mm |
s.s パイプの最小屈曲Rは1.5Dです: |
Ø30×2.5mm |
使用可能 曲線パイプの長さ: |
2000mm |
曲がることのための最高R: |
280mm |
曲がることのための最高の角度: |
185° |
電動モーターの電源: |
5.5Kw |
体重: |
2250kg |
サイズ: |
4200X1200X1400 |
DW38CNC-3A1S 直角管と丸管の完全自動曲げ機
1.機械の写真

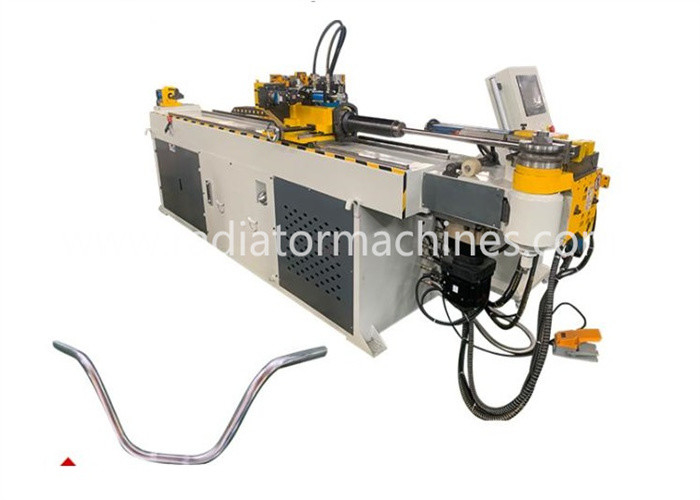

(1) について機械の全体像
(2) 直角管と丸い管の折り模具
2.製品説明
適応した素材:
鋼管,不oxidable steel,銅管,アルミニウム管;金属管
推奨される用途産業:
自動車の移動用フィッティング (ブレーキ用油管,サフラー,座席),オートバイ,健康機器
エアコン,自転車,鋼の家具,衛生用品など
1機械と作業部品の電力の自動認識,処理は迅速で良好です
2ゆっくりと回帰するコアで カーローによって推進され 角度が重要になる
3操作はコンピュータで 簡単で迅速で正確です
4画面上のステレオパイプのイメージを画し,修正し,
操作 シンプルで迅速で正しい
5リバウンドテスト: パイプ材料のセットの特性に関する比較試験
6管材の変形を注意深く観察する
トレールの製造 死亡者数
7- ダイスクリアのグラフィックの自動画は,新しい製品の開発に役立ちます
8総合検査: 液圧/電気回路/駆動システム,モーター/逆転の相欠,
電圧,温度 オイル圧で,自動的に問題を診断
4. テクニカルパラメータ
| プログラム 機械の種類 | DW38CNC-3A1S | |
| 銅管の最小屈曲率Rは:1.5D | Ø38×3.8mm | |
| s.s パイプの最小屈曲Rは1.5Dです | Ø30×2.5mm | |
| 使用可能 曲線パイプの長さ | 2000mm | |
| マックス R 屈曲 | 280mm | |
| 曲げるための最大角 | 185° | |
| 各パイプの折りたたみプロセス | 16 | |
| 労働率 | 曲率 | マ×85°/秒 |
| 回転率 | マ×280°/秒 | |
| 飼育率 | マ×700mm/秒 | |
| 作業精度 | 曲がり角 | ±0.1° |
| 回転角度 | ±0.1° | |
| 餌の長さ | ±0.1mm | |
| オイルプレス電機のワット | 14mpa | |
| 情報入力方法 | 軸 (Y,B,C) | |
| 折りたたみ方法 | サーボ | |
| マックス屈曲グループ | 500 | |
| 回転サーボモーターの電源 | 400W | |
| 給餌する電源 | 1.5KW | |
| 曲がる力 サーボモーター | 5KW | |
| 電動モーターの電源 | 5.5KW | |
| 機械の重量 | 2250kg | |
| サイズ L W H ((mm) 3A1S | 4200X1200X1400 | |
5.主な機械部品
| 違う 違う | 名前 | 原産地 | ブランド名 | サービス |
| 1 | エアスイッチ | 中国 | CHINT について | 2年 |
| 2 | エアスイッチ | 中国 | CHINT について | |
| 3 | ACコンタクター | 中国 | CHINT について | |
| 4 | 熱リレー | フランス | シュナイダー | |
| 5 | トランスフォーマー | 中国 | ジュチュアン | |
| 6 | マイクロスイッチ | 日本 | オムロン | |
| 7 | スイッチの電源 | 台湾 | ミーンウェル | |
| 8 | サーボ電気システム | 日本 | 400W 三?? | |
| 1.5KW 三?? | ||||
| 5KW 三?? | ||||
| 9 | PLC (CPU) | 日本 | 三?? 市 | |
| 10 | タッチスクリーン | 台湾 | ワインビュー | |
| 11 | 接近スイッチ | 日本 | オムロン | |
| 12 | リレー | 日本 | オムロン | |
| 13 | コード | 日本 | オムロン |
6.機械部品
| 1 | スローダウンマシン | 台湾 PHT | 2年 |
| 2 | ビーラインガイドトラック | 台湾 HIWIN | |
| 3 | ローヤリング | 日本NSK | |
| 4 | ボールスクリュー | 台湾 HIWIN | |
| 5 | ガイド スライダー | 台湾 HIWIN | |
| 6 | IPC | 台湾 ADVANTECH | 選択可能 |
| 7 | オペレーティングシステム | 中国ダソン | 2年 |
7.液圧システム
| 違う 違う | 名前 | 原産地とブランド | サービス |
| 1 | 各種磁気バルブ | 日本 ユケン | 2年 |
| 2 | オイルタンク | 上海・バオシャン | |
| 3 | シールリング | 日本 ヴァルクア | |
| 4 | オイルパイプ | 台湾 リアンフイ | |
| 5 | オイルポンプモーター | 中国 台湾 | |
| 6 | オイルポンプ | 中国 台湾 |
