製品詳細
起源の場所: 江苏,中国
ブランド名: WONDERY
証明: CE
支払いと送料の条件
最小注文数量: 1セット/セット
価格: TO BE ENGOTIATED
パッケージの詳細: 海上輸送またはヌードパッケージ
受渡し時間: 90日
供給の能力: 200セット/年
長さ: |
1450のmm |
労働生産率: |
22個/時間 |
シリンダーのサイズ: 外径: |
Φ185mm |
指定温度: |
≤950℃ |
炉壁の表面温度: |
40℃以下 |
標準シリンダーで1サイクル完了: |
160秒 |
長さ: |
1450のmm |
労働生産率: |
22個/時間 |
シリンダーのサイズ: 外径: |
Φ185mm |
指定温度: |
≤950℃ |
炉壁の表面温度: |
40℃以下 |
標準シリンダーで1サイクル完了: |
160秒 |
1.Dオーブンの表記:
このウォーキングビームタイプオーブンは,1つのラインでインストールされています. シェルとフレームは鋼板と形成された鋼で作られています. オーブンのボディは,特定の高さで柱とラックによって支えられています.安定して信頼性の高い状態で動作できるようにシェルは,オーブンチャネル鋼で溶接されたA3,δ4mm鋼板で作られています.
オーブンの内膜:温度が急速に上昇し,エネルギーを節約し,温度制御の精度を高めるため,オーブンは完全な繊維構造を採用します.その繊維ブロックは,ステンレス鋼アンカーによって炉壁と一緒にマウントされています; 覆面の使用寿命を延長するために,繊維ブロックを炉壁で固定した後,1層の1Cr13 δ2mmステンレス鋼板を繊維表面に覆います.この種の構造は8年以上の使用寿命があります.
設備の構成:硬化炉,硬化炉,消化タンク,積載台,卸載台,燃焼システム,排気システム,電気制御システムで構成される.
2生産ラインの作業手順:
*シリンダーは,転送ロールで積もります.
*シリンダーは,加載テーブルに移動し,炉の扉の片端から硬化炉室内へ充電されます.
*シリンダーは硬化炉内側で水平に加熱されます.
*加熱後,シリンダーは炉の扉の反対端から室の外に放出されます.
*シリンダーは消し水タンクの中へ移動します. (シリンダーは水面的に消し水に浸透します)
*冷却後,シリンダーは,冷却炉の前の荷装テーブルに移動します.
*シリンダーは,暖炉の扉の片端から,冷却炉室内を充電する.
*シリンダーは,冷却炉の内部で水平に加熱されます.
*加熱後,シリンダーは炉の扉の反対端から炉室から放出されます.
* 空気冷却プロセス
*シリンダーは炉室から放出され,放出を待っています.
標準シリンダーの生産ラインの作業サイクル: 160秒/片
3ガスシリンダーの特性:

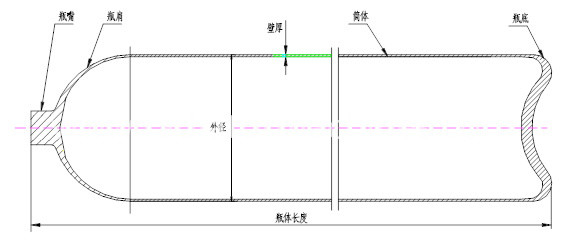

ガスシリンダーはシームレス鋼管で作られ,シリンダー状に形作られている.鋼管の片端は閉ざされている.上記のスケッチを参照してください.
4部品のリスト
| 違う 違う | ポイント | 量 |
| 1 | 熱対 | 1 |
| 2 | 接近スイッチ (上下移動) | 1 |
| 3 | 接近スイッチ (歩行光線移動スイッチ) | 1 |
| 4 | フューズ | 1 |
| 5 | 扇風機の軸 | 1 |
