製品詳細
起源の場所: 江苏,中国 ((大陸)
ブランド名: WONDERY
証明: CE
モデル番号: WDL-DDJ
支払いと送料の条件
最小注文数量: 1セット/セット
価格: TO BE ENGOTIATED
パッケージの詳細: 海上輸送に適した木製のケース
受渡し時間: 60 日
支払条件: L/C,T/T
供給の能力: 200セット/年
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |

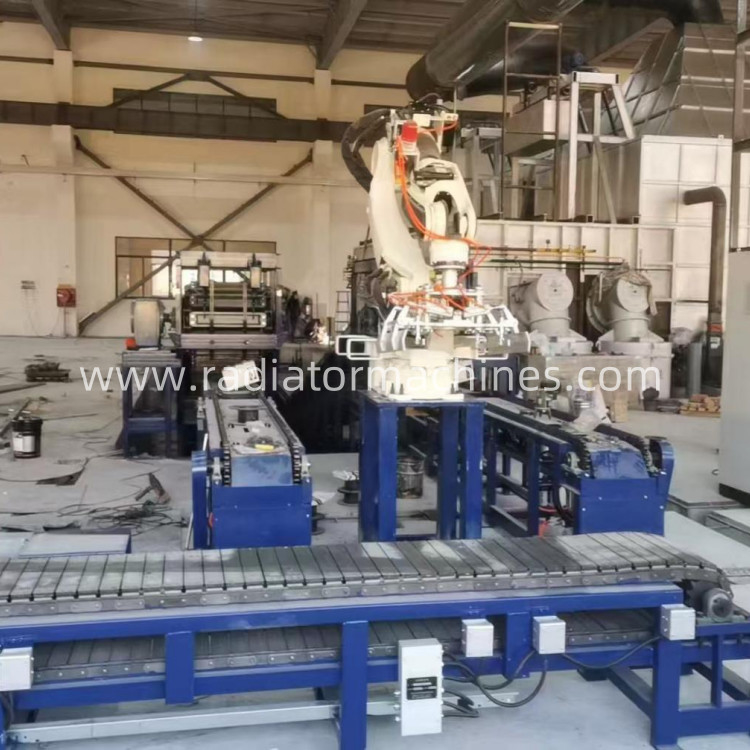

120~200kgのアルミニウムインゴット鋳造機
1適用する
スタッカー付き アルミインゴット鋳造機自動化されている
設備ロボット技術を使って ブロックを積み重ねます
金属の鋳造産業: 主にアルミニウム,銅,鉄鋼,
製造されたインゴットを積み重ねるために
例えば,アルミ製の
ロボット型インゴットスタッキングマシンは,小さなスタッキングすることができます
生産ラインからのアルミ・インゴット・スタックが,
貯蔵や輸送に適しています
倉庫と物流: 金属の倉庫で使用される
材料取引企業や物流センターを積み重ね管理する
貯蔵庫の効率を向上させ,貯蔵庫のコストを削減します
スペースを確保し,インベントリとインゴットの配送を容易にする.
2. 利点インゴ鋳造模具
2.1 生産効率が高く,多くのブロックを生産できる
短時間で
2.2 鋳造棒の良好な寸法精度と表面質
さらに加工する必要性を減らす.
2.3 労働費と人間の誤りを削減する自動操作.
2.4 品質を一貫して保ち,基準を満たすインゴットを生産する能力
異なる産業の厳格な要求
| 違う 違う | テクニカルパラメータ | |
| 1 | クランプの有効サイズ | 700×840 mm (長さ*開口サイズ) |
| 2 | 回転速度 | 調節可能 1 サイクル 3.5 秒 5.0 秒 |
| 3 | 適用されるアルミの重量 | 5.5±0.5kg/個 |
| 4 | 最大積み上げ高さ | 1650 mm (インゴット層の数が設定可能) |
| 5 | ロボットの回転角度 | 360度 自由設定 |
| 6 | インゴットスタッキング速度 | 約5~8層/分 |
| 7 | マニピレーターの持ち上げ重量 | 120〜200kg |
| 8 | 各回転送されたアルミニウムブロックの数 | 7 インゴット,大きな口が上向き |
4アルミニウム製の機械の技術的特徴
| No について | テクニカル特徴 |
| 1 | 6軸のサーボモーター駆動,低走行騒音,安定した動作,低故障率,高スタッキング精度,日本の川崎ロボットを使用します. |
| 2 | 高作業効率,従来のインゴットスタッキングの3~5倍の効率. 1~2台の鋳造機械の同期インゴットスタッキングを実現し,ユーザーコストを削減します. |
| 3 | 小さな面積を占め,複数の点のグリップと複数の点のスタッキングを実現できる様々なインストール方法があります. |
| 4 | 6.4インチカラーLCDディスプレイ,高感度タッチスクリーン,シンプルで直感的な操作インターフェースを使用し,半時間のトレーニング後に熟練した操作を達成できます. |
| 5 | 手持ち/組み込みロボットコントローラ:ユーザーは,自分のニーズに応じて積み重ね層の数と回転角度を設定し,数千のプログラムを保存することができます. |
| 6 | 25°C~50°Cの環境温度と塵や油霧環境で信頼性のある使用が可能である. |
|
7 |
積み重ねロボットグループは,プロセス全体を通してプログラム制御を採用します. 完全で簡単な保守: 0 度, 90 度, 180 度, 270 度 (または 0 度, 90 度).包帯の4つの角の平らさは保証されています. |
|
8 |
積み重ね層の数は合意された範囲内で任意に設定され,積み重ねの高さは一貫しています.動作メカニズムにサーボモータートランスミッション装置の適用は,機器の操作をより安定させる信頼性と精度です. それは使用と将来の保守,シンプルで低コストの操作に大きな便宜をもたらします. |
| 9 | アルミニウムブロックの偏差によりロボットの損傷を防ぐために,グリッパー開口距離が増加します. |
| 10 | 鋳造ブロックの長さの違いのために,ブロックが落ちないようにするために,ブロックを掴むメカニズムは,固定とサポートタイプを採用します. |
| 11 | 握り速度を調整できます |
5提供された技術情報
| テクニカルデータ |
| 違う | ポイント | ユニット | 量 | コメント |
| 1 | ユーザーマニュアル | 1 | セット | 物理画像またはPDFファイル |
| 2 | 電気図 | 1 | セット | 物理画像またはPDFファイル |
| 3 | 銃撃のトラブル | 1 | シェア | 物理画像またはPDFファイル |
| 4 | 耐用部品リスト | 1 | シェア | 物理画像またはPDFファイル |
| 5 | 設備の配置計画 | 1 | シェア | 物理画像またはPDFファイル |
6電気制御部品
| 違う 違う | ポイント | オーリン | ブランド | コメント |
| 1 | デジタル拡張 | 8イン8アウト | シメンス | |
| 2 | ロボットシステム | 6軸数値制御システム | 副産物 | |
| 3 | メインキャビネット | 800*1900*500 | ||
| 4 | 低電圧の電気部品 (前後コンベヤー制御システムを含む) | 電力量は約26KW | シュナイダー | |
| 5 | 磁気弁 | 4V210-08- DC 24V- LD 1 | ヘンギ | |
| 電気装置 | ||||
| 6 | 制御キャビネット前の電源と構造 | システム制御キャビネットに接続 | 顧客の義務 | |
| 7 | すべてのケーブル溝,橋,管道 | 材料 と 建設 | 顧客の義務 | |
| 8 | コントロールキャビネットの後ろのケーブル材料 | 接続装置のケーブル | 供給者の義務 | |
