製品詳細
起源の場所: 江苏,中国 ((大陸)
ブランド名: WONDERY
証明: CE
モデル番号: 63NC
支払いと送料の条件
最小注文数量: 1セット/セット
価格: TO BE ENGOTIATED
パッケージの詳細: 海上輸送に適した木製のケース
受渡し時間: 60 日
支払条件: L/C,T/T
供給の能力: 200セット/年
機械モデル: |
63NCチューブベンダー |
最高の曲がる角度: |
190° |
最大の曲線半径: |
300mm |
機械の重量: |
1600KG |
モーターパワー: |
5.5kw |
総サイズ: |
330×80×134cm |
機械モデル: |
63NCチューブベンダー |
最高の曲がる角度: |
190° |
最大の曲線半径: |
300mm |
機械の重量: |
1600KG |
モーターパワー: |
5.5kw |
総サイズ: |
330×80×134cm |
メタル銅パイプ マックス 67mm 直径 63NC 半自動屈曲機
1適用する
材料:鋼管,ステンレス鋼管,銅管,アルミ管,金属管
このチューブ屈曲機械の適用のための推奨産業:
自動車部品 (ブレーキオイルパイプ,サフラー,座席枠),オートバイ,フィットネス機器,エアコン
システム,自転車,鉄鋼家具,衛生用具,関連産業
銅パイプが非常に柔らかいため,63NCパイプ折り機は最大67mmの銅パイプを折りたたむことができます.
2メインSパシフィケーション
2.1 機械と作業部品の電力を自動で認識し,処理は迅速かつ良好である.
2.2 緩やかな回転コア,ベローによって推進され,角の認識を重要視する.
2.3 管の整形器の全操作はコンピュータで,単純で迅速で正確である.
2.4 画像化されたプログラミングシステム:画面上のステレオパイプのイメージを描き,修正し,操作を簡素化します.
迅速かつ正確
2.5 リバウンド試験: パイプ材料のセットの特性を比較する試験.
2.6 単段デバッグ機能 - 軌跡製造中に管材の変形を注意深く観察する
マース
2.7 ダイスクリアのグラフィックを自動で描くことは,新しい製品の開発に役立ちます.
2.8 全体検査: 水力/電気回路/駆動システム,モーター/逆転の相欠,電圧,
温度,油圧を自動で診断します
2.9 パスワード,鍵,労働時間/量記録は,生産管理に適用されます.
3テクニカルメタルパイプ折りたたみの機械のアラメーター
| 商品/モデル | DW63NC |
| 管の最大曲線直径 |
Φ63×3mm (丸いパイプ) 63×63×3mm (四角管) |
| 曲がった管の実用的な長さ | 2200mm (拡張可能) |
| 最大 曲がり角 | 190° |
| 最大の曲線半径 | 300mm (拡張可能) |
| 各パイプに曲がったパイプの数 | 32 |
| 最大気圧 | 14Mpa |

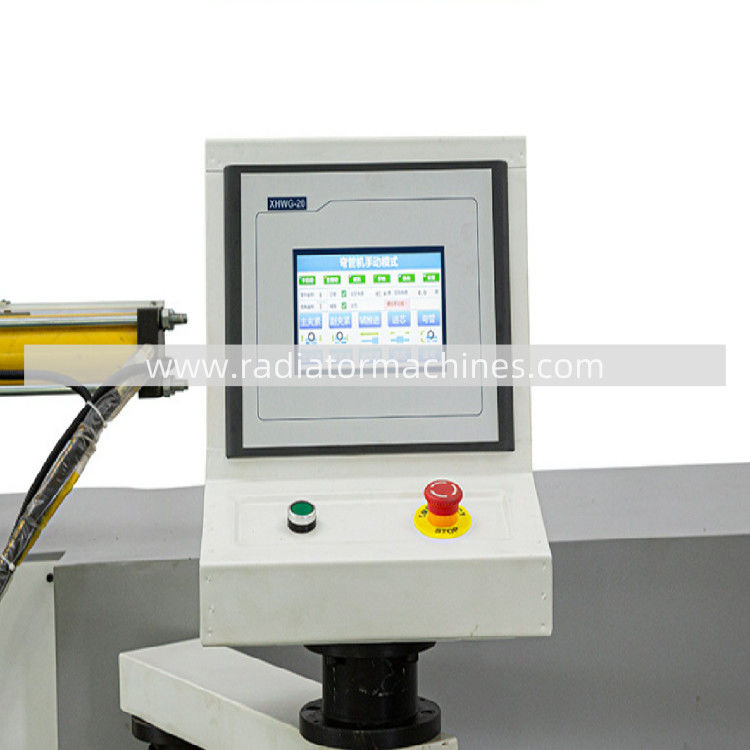

| 操作方法 | タッチスクリーン |
| 模具材料 | Cr12Mov |
| 燃料タンク容量 | 100L (耐磨液体油46号を添加してください) |
| 制御システム | 中国DS 屈曲システム |
| 曲がる速度 | 90° 3〜4秒で |
| 曲げる精度 | ±0.5° |
| 曲がり長さの精度 | 操作者の位置に応じて |
| モーターパワー | 5.5KW |
| L,W,H (CM) | 330×80×134 |
| 体重 | 1600kg |
4.主な機械部品
| 名前 | 製造者 |
| 水力モーター | 武士タイフ |
| 液圧バルブ | 日本 ユケン |
| オーバーフローバルブ | 日本 ユケン |
| エンコーダー | 日本 ネミコン |
| 水力ポンプ | 武蔵野市 |
| 密封要素 | 上海・キファン |
| 接触器 | シュナイダー |
| 超熱リレー | シュナイダー |
| 接近スイッチ | オムロン |
| 電源スイッチ | 台湾 ミンウェイ |
| トランスフォーマー | 武蔵野市 |
| オイルチューブ | チェジアン・トンキシン |
| タッチスクリーン | 台湾 ワインビュー |
| PLC | 中国 |
